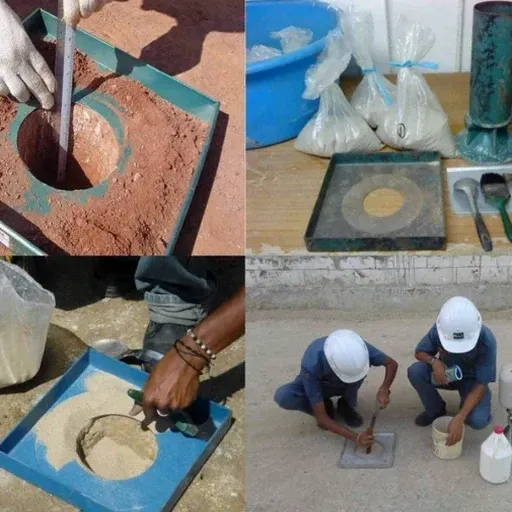

Uma obra de pavimentação na Avenida Rio Branco, em Juiz de Fora, revelou camadas de aterro com compactação irregular logo nos primeiros metros. O traço do concreto asfáltico estava correto, mas a base granular cedia sob carga. A constatação veio do ensaio de densidade in situ pelo método do cone de areia, executado em pontos críticos do subleito. Na região da Zona da Mata mineira, onde o relevo é acidentado e os perfis de solo variam de residual de gnaisse a coluvionares, o controle de compactação em campo precisa ir além do ensaio Proctor de laboratório. O cone de areia permite verificar o grau de compactação real atingido pela obra, comparando a densidade seca de campo com a densidade máxima obtida em laboratório. Para terrenos com matacões e horizontes heterogêneos, complementamos a investigação com sondagens SPT que ajudam a prever variações de resistência em profundidade.
O grau de compactação aceitável em aterros urbanos de Juiz de Fora raramente é inferior a 95% do Proctor Normal, conforme especificações do DER-MG para bases granulares.
Contexto geotécnico local
O regime de chuvas concentradas entre outubro e março em Juiz de Fora, com médias mensais superiores a 250 mm no verão, eleva drasticamente o risco de descompactação de aterros recém-executados. A umidade excessiva pode levar o solo ao ramo úmido da curva de compactação, reduzindo a densidade seca e comprometendo a capacidade de suporte. Nos períodos de estiagem, por outro lado, solos argilosos do saprolito retraem e fissuram, alterando a densidade in situ medida. O ensaio de densidade in situ com cone de areia atua como ferramenta de auditoria geotécnica, identificando trechos com grau de compactação abaixo do especificado antes que ocorram recalques diferenciais. Em encostas íngremes do bairro Granbery, a falha no controle de compactação de um aterro gerou ruptura localizada durante as chuvas de 2022, evidenciando que o custo da verificação é irrisório diante dos prejuízos de uma contenção rompida.
Perguntas comuns
Qual o custo médio de um ensaio de densidade in situ com cone de areia em Juiz de Fora?
O valor de referência é de $100.000 por ponto de ensaio, considerando deslocamento da equipe na área urbana de Juiz de Fora, areia calibrada e emissão de relatório técnico. O custo total varia conforme o número de pontos e a distância até o local da obra.
Quais as limitações do método do cone de areia em solos da região?
O método não é adequado para solos com muitas partículas acima de 20 mm, comuns em alguns saprolitos de Juiz de Fora. Nesses casos, o volume do furo pode ser subestimado. Para pedregulhos e blocos, recomenda-se o método do cilindro biselado ou a substituição com balão de borracha, embora o cone de areia ainda seja o mais prático para a maioria dos solos residuais da cidade.
Em quanto tempo sai o resultado do ensaio de densidade in situ?
O resultado preliminar do grau de compactação é fornecido ainda em campo, logo após a execução do ensaio, permitindo a liberação imediata da camada. O relatório completo com os cálculos detalhados e a curva de compactação de referência é entregue em até 48 horas úteis.
